1、、配置前的筹备

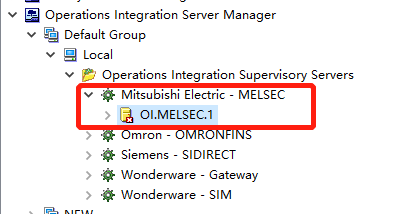

1）必要提前装置好MELSEC驱动，，可在SMC中发展Operations Integration Server Manager,查看是否已经装置好MELSEC.


注：：：从2020R2版本起头常见PLC的驱动装置包已经集成到ASP装置包中，，可在装置包中直接装置。。。
2）配置好对应的三菱 PLC，，并确保装置MELSEC驱动的电脑能够Ping通PLC IP，，

2、、驱动配置过程

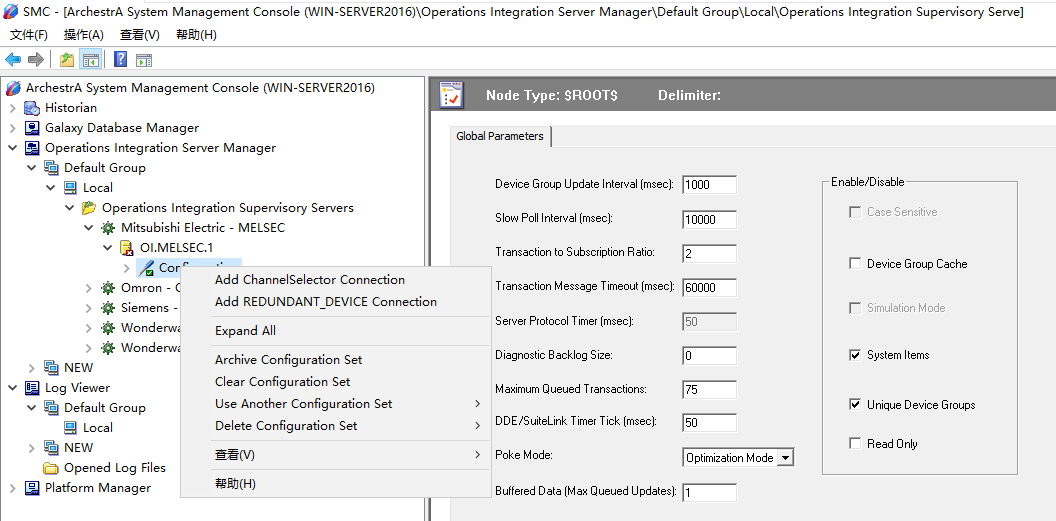

1）打开SMC，，发展Operations Integration Server Manager》Default Group》Local》Operations Integration Supervisory Server》Allen-Bradley-MELSEC》OI.MELSEC.1》Configuration。。。


2）左键单击选中PORT，，之后右键，，点击Add ChannelSelector Connection。。。


注：：：可对此Connection进行定名，，例如PLC1,此处为默认名。。。：：笮鳦onnection均可重定名，，此例均为默认。。。
3）在此Connection内，，选择Communication Type: UDP 、、TCP 、、SERIAL。。。

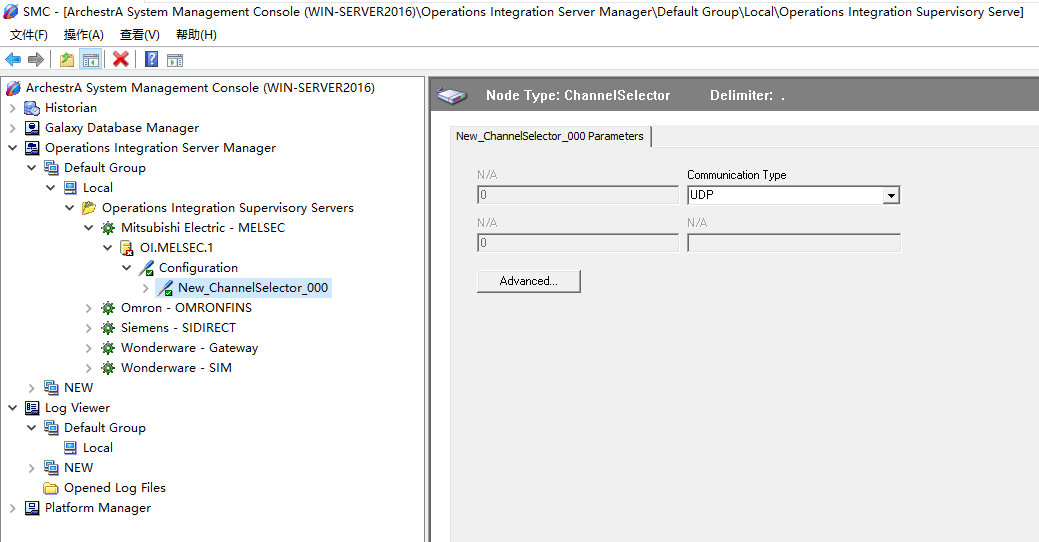

4）UDP衔接


5）TCP 衔接

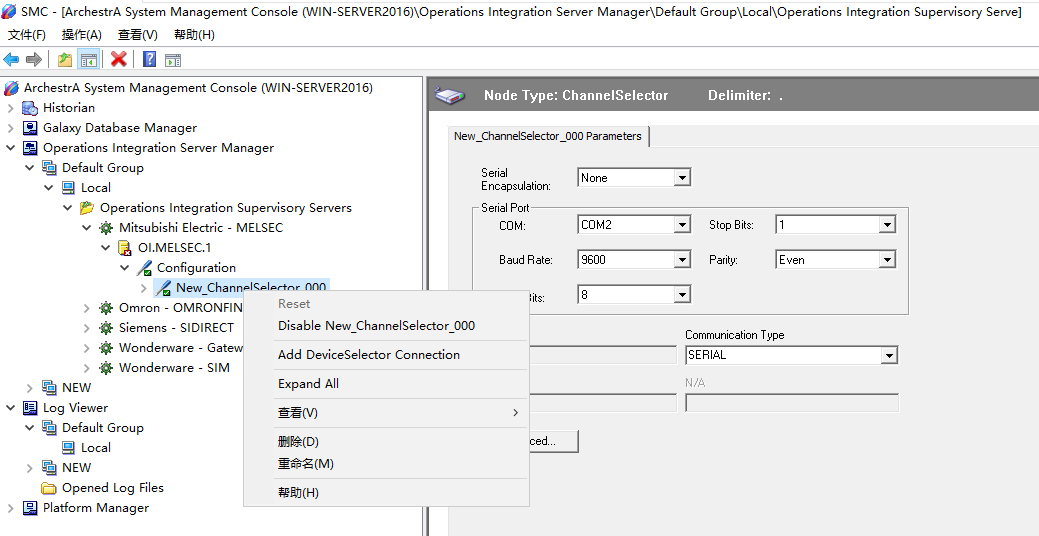

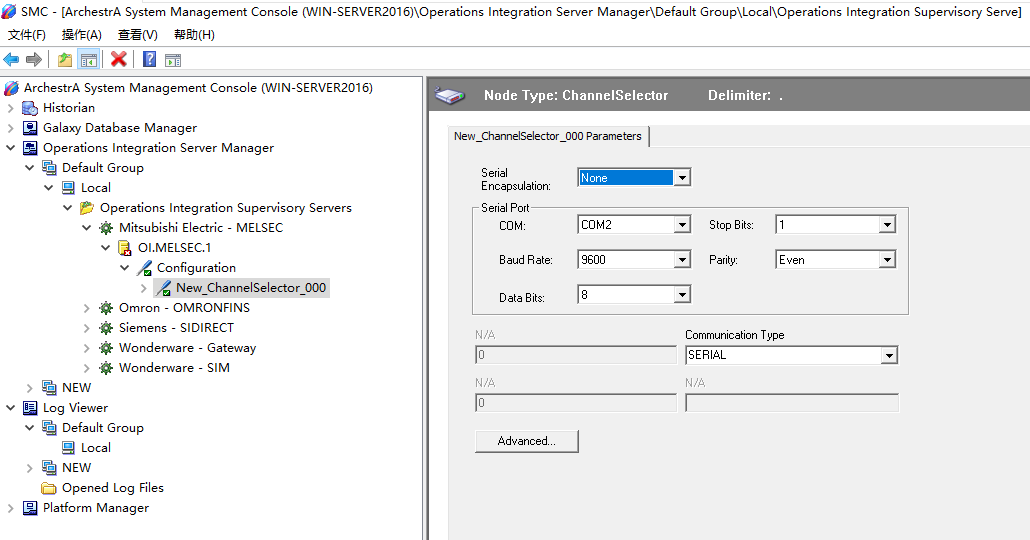

6）SERIAL 衔接


7）而后右键 Add DeviceSelector Connection




以上三种衔接方式在Station别离有分歧的衔接方式：：：
（1）UDP 和TCP的方式如下：：：

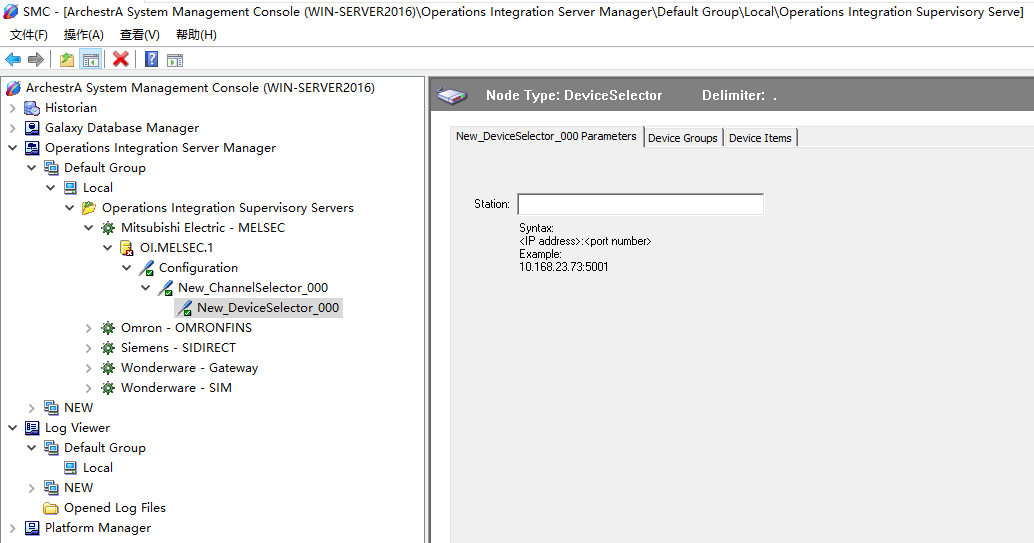

   <IP address>:<port number>
（2）Serial的方式如下：：：
<station number>

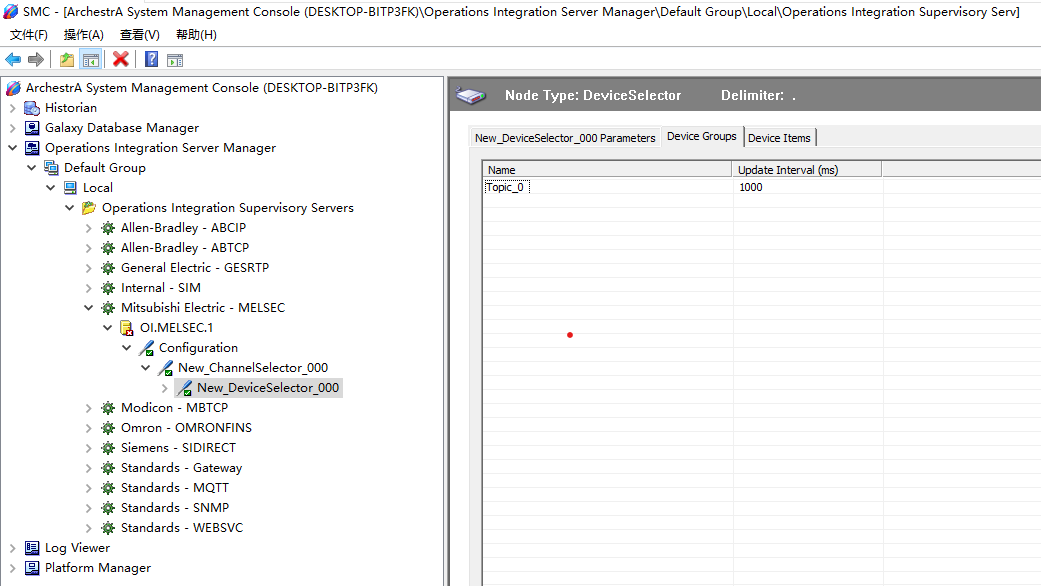

8）而后配置Device Groups(也是我们常说的Topic) 如下图


3、、INTOUCH配置衔接

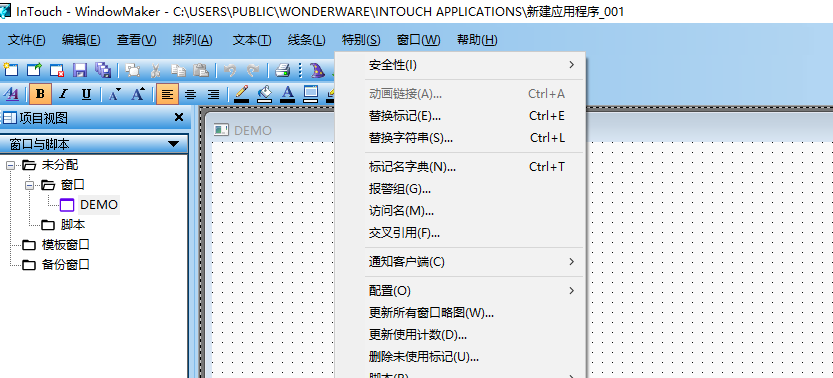

1）新建好InTouch工程后，，打开Maker，，点击出格》接见名。。。



2）在接见名界面中点击增长，，接见名可自界说，，节点名为MELSEC驱动地点电脑的IP或推算机名，，利用法式名为驱动名字为MELSEC,主题名为对应Device Group内的通道名T1，，点击确定，，保留此接见名。。。

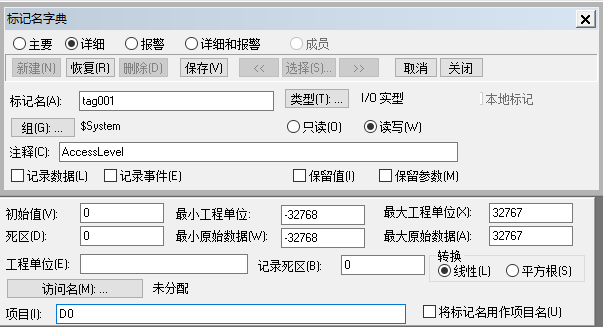

3）点击出格》象征名字典，，进行变量创建。。。点击接见名，，对此点配置对应的接见名，，并在项目名里面填写对应PLC的物理地址。。。

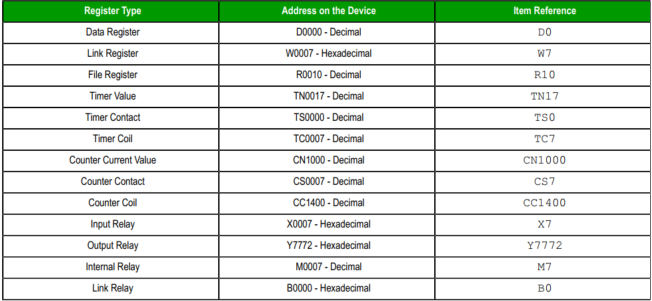

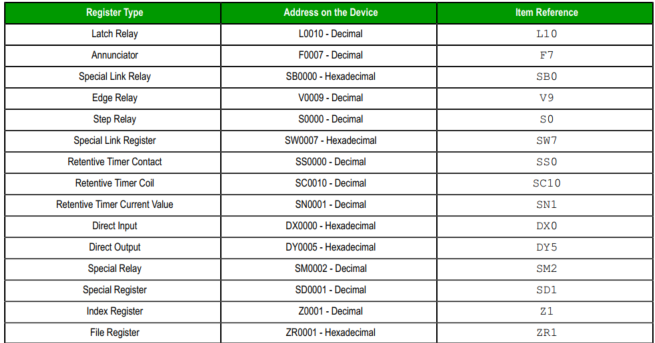

项目名称填写规定举例如下：：：



更多具体内容能够参考《MELSEC OI Server User Guide.PDF》
