1、配置前的筹备

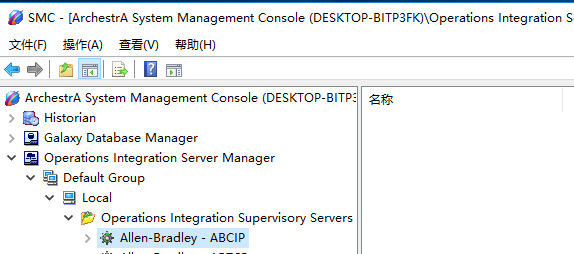

1）必要提前装置好ABCIP驱动，，，可在SMC中发展Operations Integration Server Manager,查看是否已经装置好ABCIP.


注：：从2020R2版本起头常见PLC的驱动装置包已经集成到ASP装置包中，，，可在装置包中直接装置！！！

2）配置好对应的AB PLC，，，并确保装置ABCIP驱动的电脑能够Ping通PLC IP，，，本例以AB 1765系列为例！！！

2、驱动配置过程
1）打开SMC，，，发展Operations Integration Server Manager》Default Group》Local》Operations Integration Supervisory Server》Allen-Bradley-ABCIP》OI.ABCIP.2》Configuration！！！

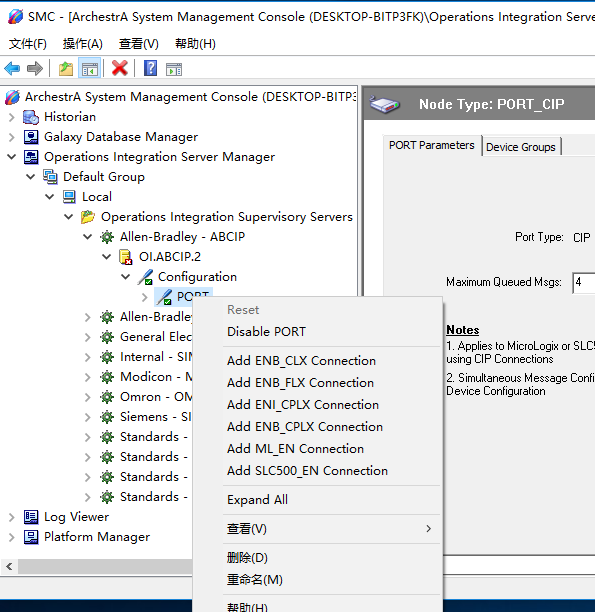

2）左键单击选中PORT，，，之后右键，，，点击Add ENB_CLX Connection！！！


注：：可对此Connection进行定名，，，例如PLC1,此处为默认名！！！：：笮鳦onnection均可重定名，，，此例均为默认！！！

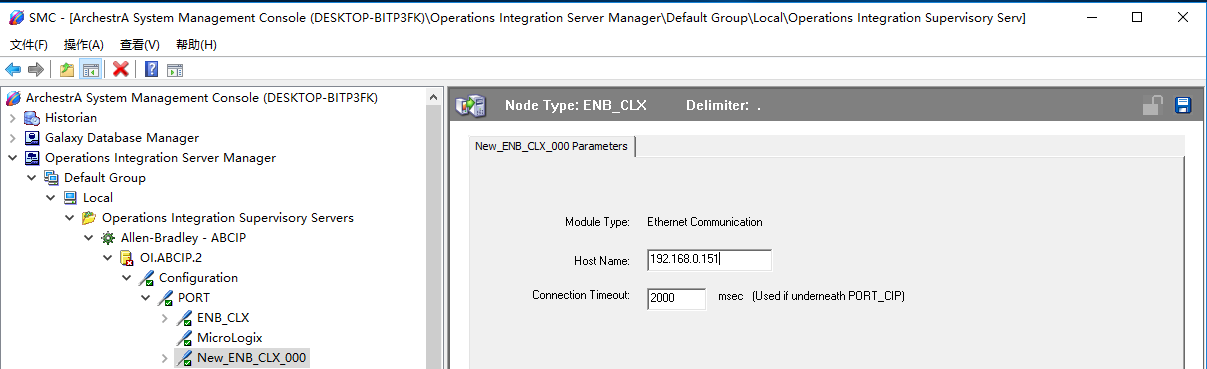

3）在此Connection内，，，HostName中输入PLC IP，，，并点击右上角的保留按钮！！！

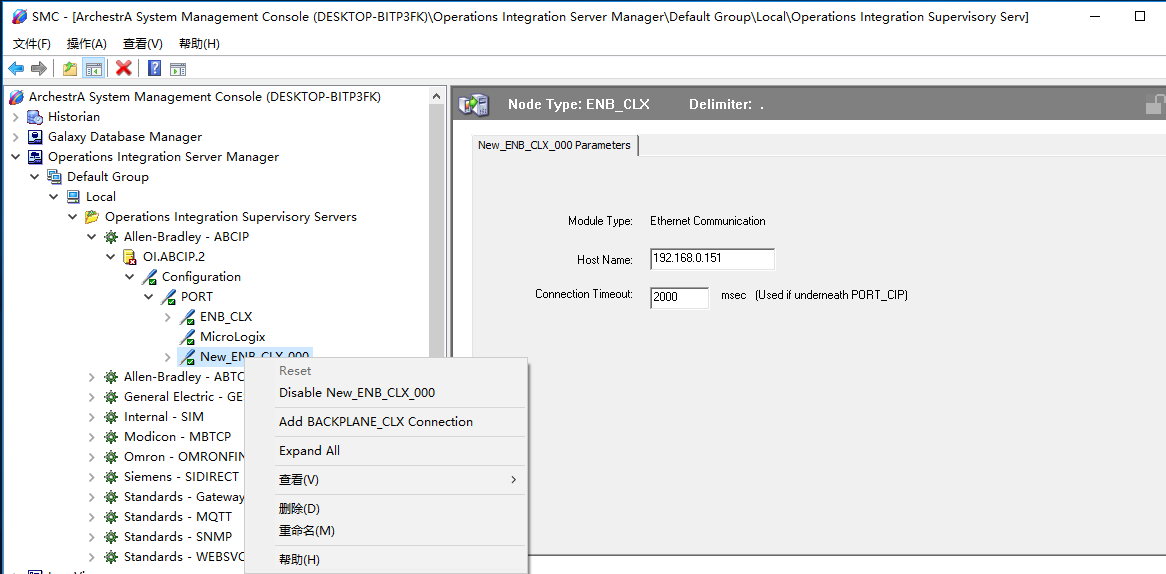

4）在选中此Connection的情况下，，，点击右键，，，之后点击Add BACKPLANE_CLX Connection！！！

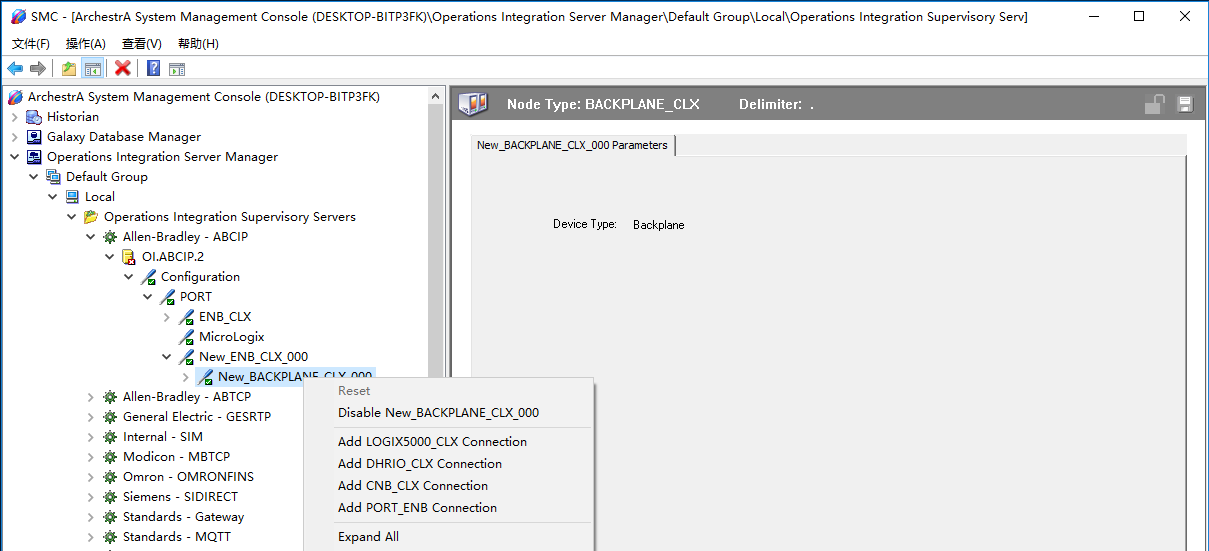

5）在选中此BACKPLANE_CLX Connection的情况下，，，点击右键，，，之后点击Add LOGIX5000 Connection！！！

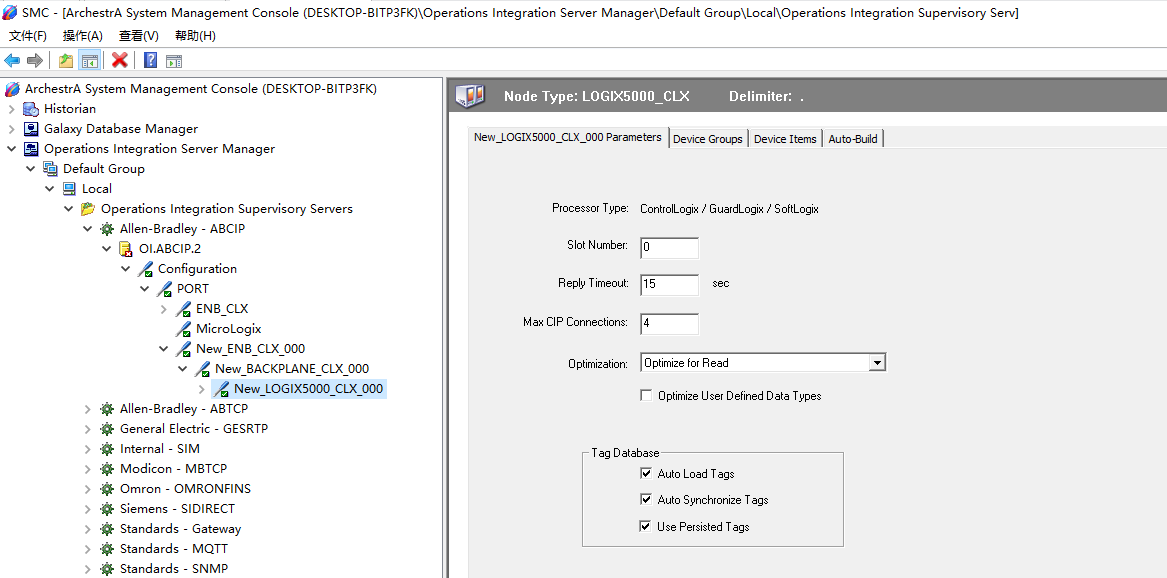

6）在选中此LOGIX5000 Connection的情况下，，，点击切换至Device Groups页面，，，之后鼠标右键，，，点击Add，，，用于增长通道，，，并重定名为T1（也叫主题名）,之后点击右上角的保留按钮！！！

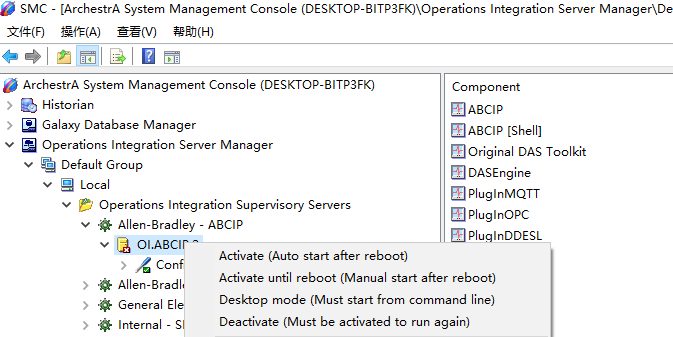

7）驱动配置实现后选中OI.ABCIP.2，，，点击右键，，，之后点击AcTivate （Auto start after reboot），，，将此驱动激活！！！




注：：激活成功后会显示绿色√，，，并且带有OB字样（带有OB字样代表授权获取成功，，，授权未获取到会显示绿色小三角）！！！

3、INTOUCH配置衔接

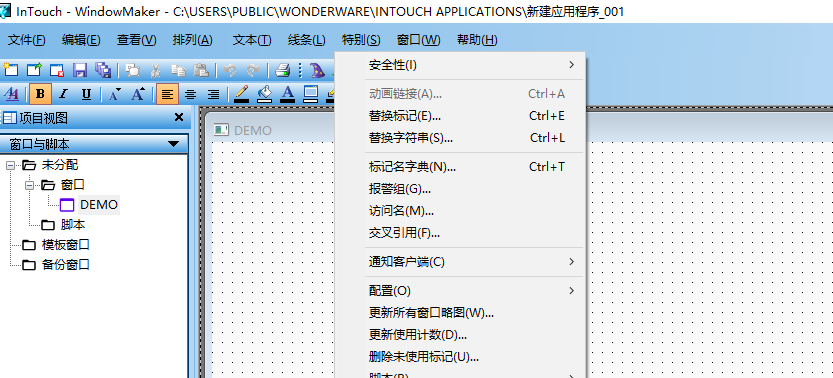

1）新建好InTouch工程后，，，打开Maker，，，点击出格》接见名！！！




2）在接见名界面中点击增长，，，接见名可自界说，，，节点名为ABCIP驱动地点电脑的IP或推算机名，，，利用法式名为驱动名字为ABCIP,主题名为对应Device Group内的通道名T1，，，点击确定，，，保留此接见名！！！

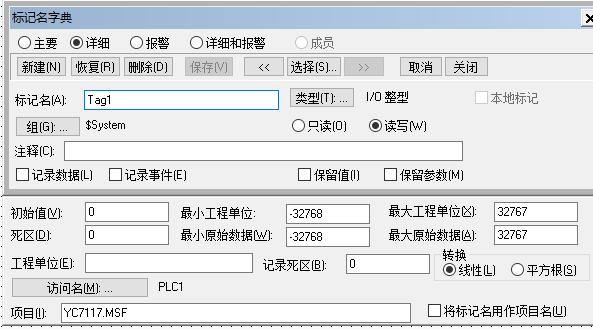

3）点击出格》象征名字典，，，进行变量创建！！！５慊鹘蛹，，，对此点配置对应的接见名，，，并在项目名里面填写对应PLC的物理地址！！！


注：：AB PLC选取标签化地址，，，未有变量对应体式！！！
