1、、筹备工作
装置好Intouch等上位机软件，或者使用其他客户端。。
装置好 OI.MBTCP.1 驱动，或者更新的MBTCP版本，若是使用2020版本的Intouch，请使用附带的驱动装置盘装置对应驱动，不要使用老版本的装置包。。
共同使用较老版本的Intouch时，能够使用单独的OI.MBTCP装置包

2、、配置步骤

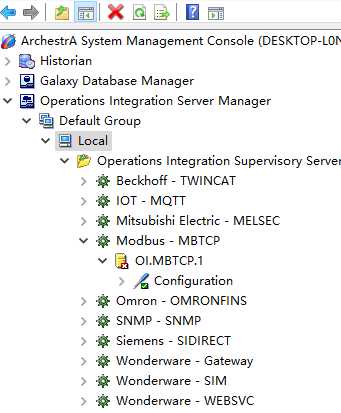

1）打开SMC，发展Operation Intergration Supervisory Servers，选中Modbus-MBTCP，发展至Configuration。。

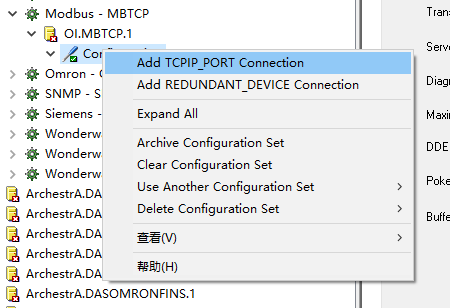

2）右键Configuration，选择Add TCPIP_PORT Connection.

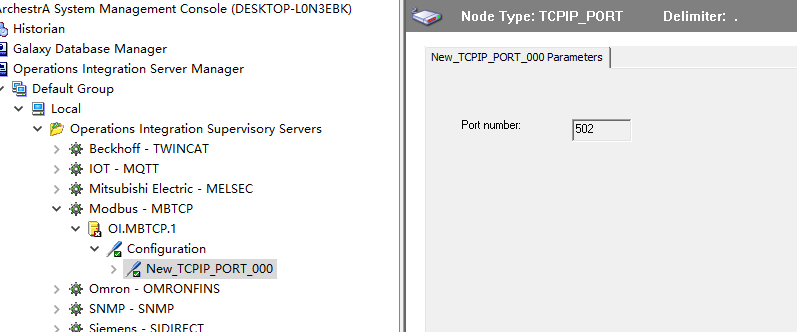

3）右侧界面能够看到MODBUS的默认端标语502

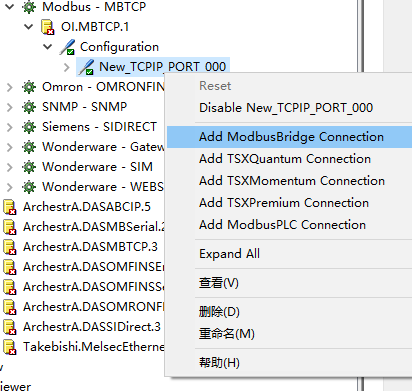

4）在ChannelSelector中有以下5项配置
其中第一项是modbus网桥，适合通过网桥设备传输上来的信号
二到四项是Modicon 系列plc的板卡，
第五项是其他Modbus PLC 蕴含 Modicon 580 ，340 等PLC的配置选项。。


本文档只介绍使用ModbusBridge 和 Modbus PLC的衔接方式。。

5）使用modbusPLC connection的情况

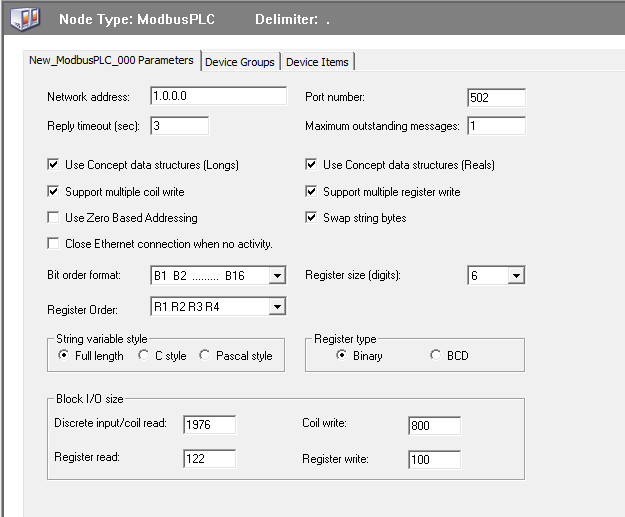

（1）、、选择 Add ModbusPLC connection
上面的参数有：
Network address：输入PLC的网络地址。。
Reply timeout: 通讯点重连的功夫。。领域1…60，默认3。。若是设备无法在一个周期里写入实现，设备会重写，随后可能进入期待模式。。若是设备通讯有列队景象，扭转此参数可能使设备收到值的概率增长，但是同时延长了收到数据的功夫。。默认重连4次终场尝试。。
Use Concept data structures (Longs) / Use Concept data structures (Reals)：勾上时驱动依照plc编程环境一样的寄放器挨次读取占用多个寄放器地址的变量，反之依照默认的挨次。。
Bit order format：输入PLC的位序体式
Register Order：PLC 寄放器写入和读取的挨次，用于支持 64 位数据类型
有
R1 R2 R3 R4 (默认)
R2 R1 R4 R3
R3 R4 R1 R2
R4 R3 R2 R1
Register size (digits)：寄放器位数，如 40001地址就是 5 。。
其他参数能够默认。。

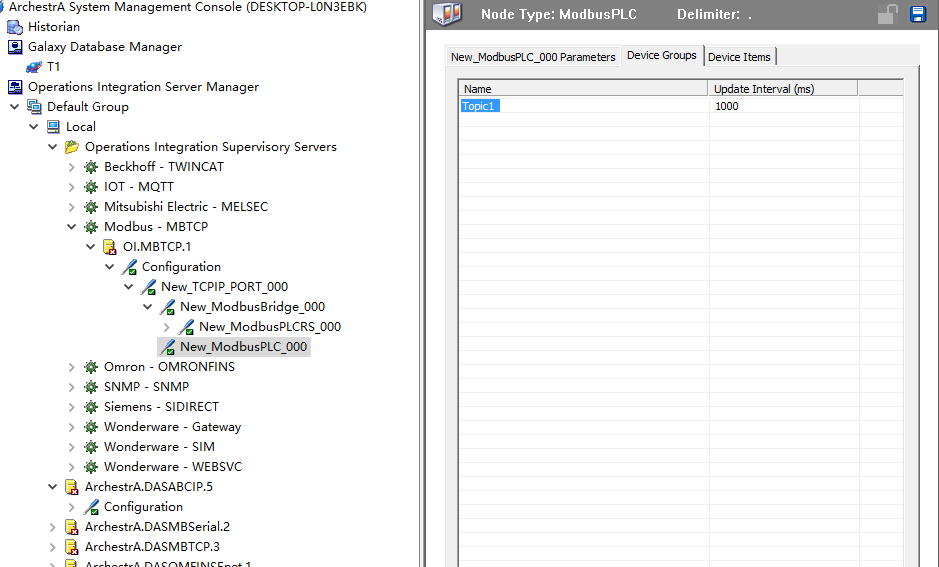

（2）、、在Device Group页面右键【add】增长一个Topic ，名称能够依照现实必要定名。。
Update Interval是更新数据的功夫周期。。这个Topic之后填写接见名时会用到。。


6）使用 ModbusBridge 的情况
此配置合用于所有效Modbus网桥设备，以及modbusRTU转换到TCP的设备

（1）、、选择 Add ModbusBridge Object


此页参数：
    Bridge type：从下拉菜单当选择桥接类型用于衔接到 TCP/IP 端口的网桥，可选Modbus 和NR&D Pen-T 桥接两种。。
    Network address：输入网桥设备的主机名或IP 地址。。
    Maximum outstanding messages：输入允许的列队的最大新闻数量，默认2，通常不用批改，若是通讯不不变，建议改大。。

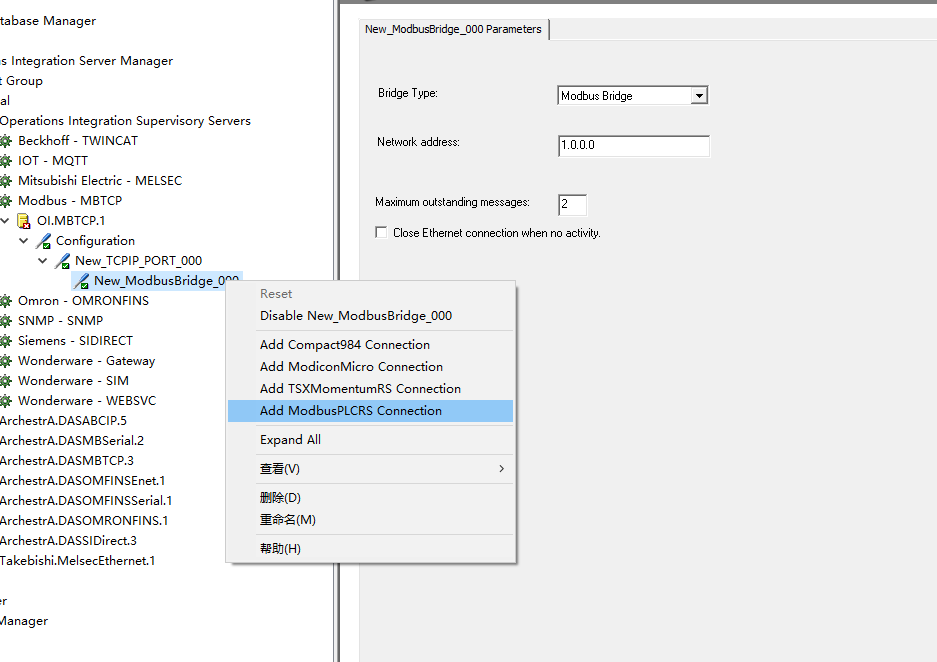

（2）、、增长plc通讯？，此处演示ModbusPLCRS Object的情况，
Compact984, ModiconMicro,TSXMomentumRS,三种设备在利用具体设备时参考设备参数配置，本文不做介绍。。
此处能够增长的？樽畲笫课 247。。

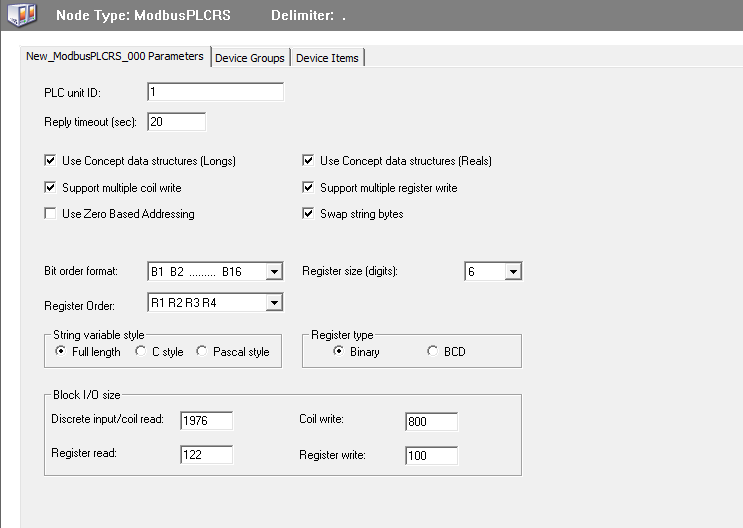

增长ModbusPLCRS Objects 后，配置界面如下：
PLC unit ID：bridge 的内部配置蕴含一个 UnitID 参数，该参数能够设置为服务器接管的新闻中的 Unit_ID 地址。。 当 驱动Unit_ID 框设为 0时，网桥将新闻路由到其配置的从设备。。 若是服务器的 Unit_ID 设置为 0，则新闻将传送到其地址在网桥的 UnitID 框中界说的从设备。。 若是服务器的 Unit_ID 设置为非零值（领域 1…255），则新闻将传送到该数字地址处的从设备，而不论桥中的 UnitID 框的内容若何。。
Reply timeout: 输入设备时期待确认的功夫。。领域1…120，默认20。。若是设备无法在一个周期里写入实现，设备会重写，随后可能进入期待模式。。若是设备通讯列队，扭转此参数可能使设备收到值的概率增长，但是同时延长了收到数据的功夫。。
Use Concept data structures (Longs) / Use Concept data structures (Reals)：勾上时驱动依照plc编程环境一样的寄放器挨次读取占用多个寄放器地址的变量，反之依照默认的挨次。。
Bit order format：输入PLC的位序体式
Register Order：PLC 寄放器写入和读取的挨次，用于支持 64 位数据类型
有
R1 R2 R3 R4 (默认)
R2 R1 R4 R3
R3 R4 R1 R2
R4 R3 R2 R1
Register size (digits)：寄放器位数，如 40001地址就是 5 。。
其他参数能够默认。。

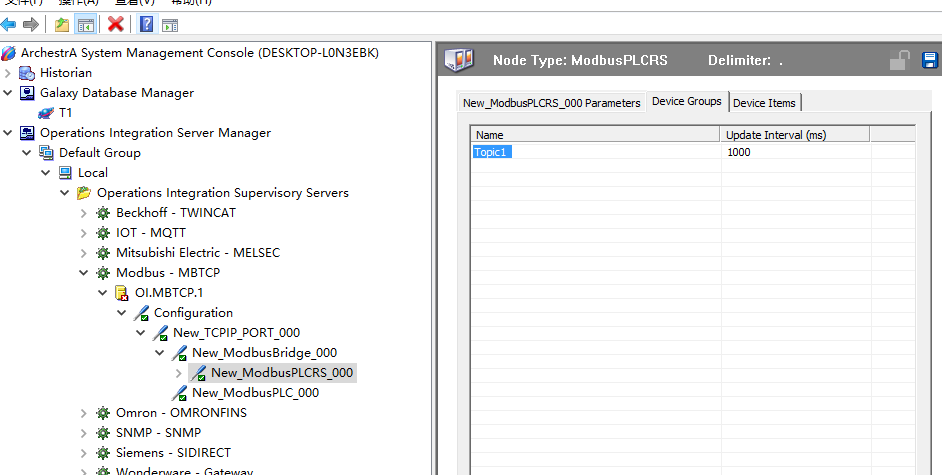

（3）、、在Device Group页面右键【add】增长一个Topic ，名称能够依照现实必要定名。。
Update Interval是更新数据的功夫周期。。这个Topic之后填写接见名时会用到。。


7）以Intouch为例，设置上位机接见
OIserver驱动必要被动收到其他软件的接见才会有通讯

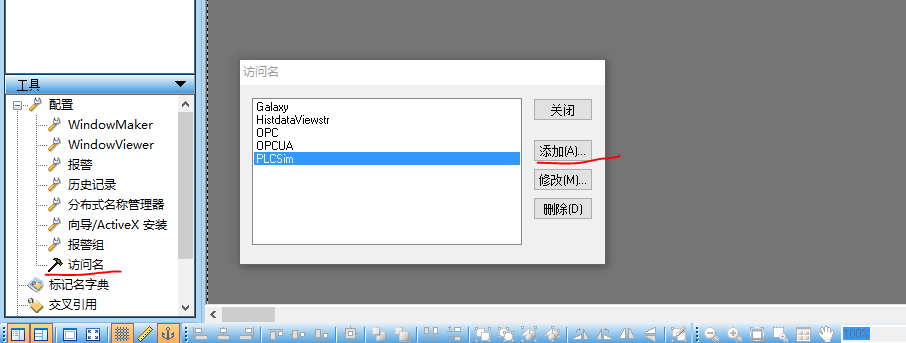

（1）、、打开Intouch接见名配置增长一个接见名，此处是PLCsim。。


三个参数：
节点名：驱动法式运行的推算机，如驱动和Intouch在统一台推算机上，此处能够填 127.0.0.1  或者留空缺。。
利用法式名：驱动法式的过程名，OI.mbtcp.1驱动的过程名是 MBTCP
主题名：之前配置驱动时留的Topic名，此处是Topic1

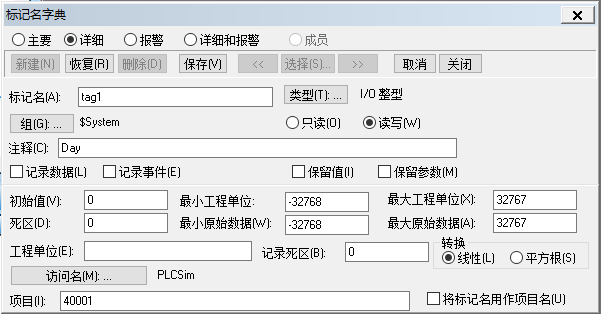

（2）、、打开Intouch象征名设置，如下图，接见名里选择刚刚设置的接见名，
  项目（Item）可选择填写一个方便治理的字符串或者直接填入plc寄放器地址。。


若是填入寄放器地址，则驱动Device Item页留空，若是选择填入一个方便治理的字符串，则Device Item页为plc地址和此字符串的绑定表，如下图。。
[项目（I）填 tag1 ]


8）通讯调试

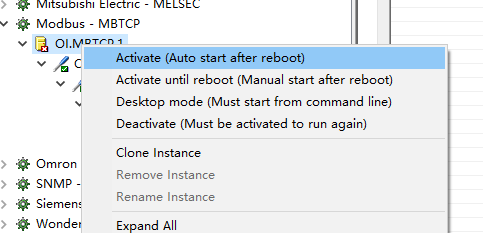

配置实现后右键启动驱动


随后启动Intouch viewer
能够看到驱动调试界面的变动，在此处出现了Intouch对驱动的接见，即主题名

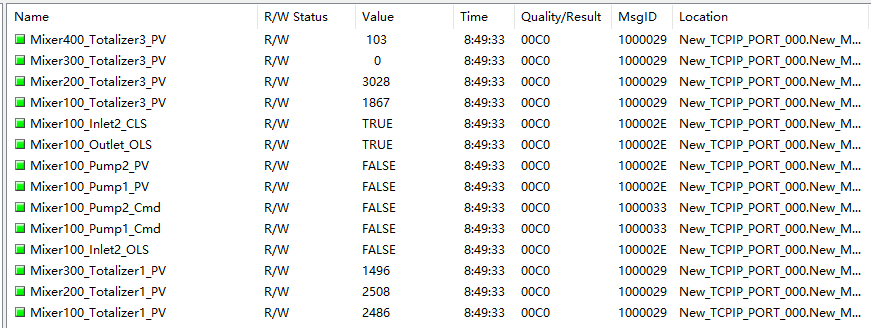

点进去能够看到所有有接见点的状态，其中有一列为每个变量的通讯质量代码【Quality/Result】。。


3、、当苦衷项

1）通讯地址后缀

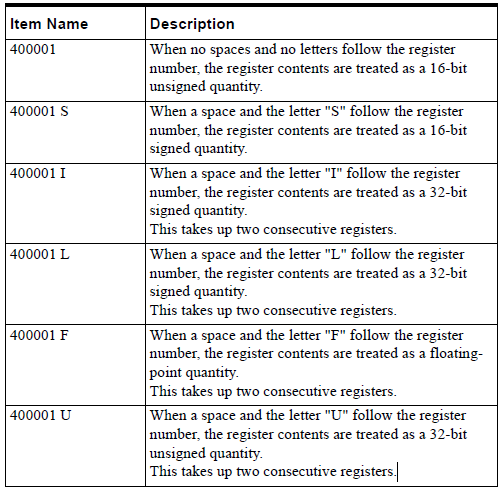

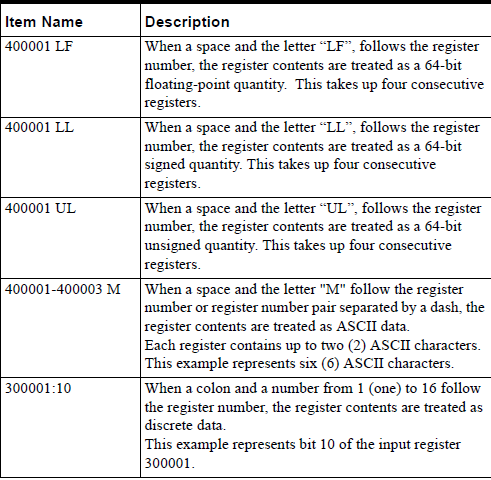

常见Modicon PLC的寄放器地址后缀如下，其他情况请搜索驱动援手文档。。



2）把稳变量的合理散布

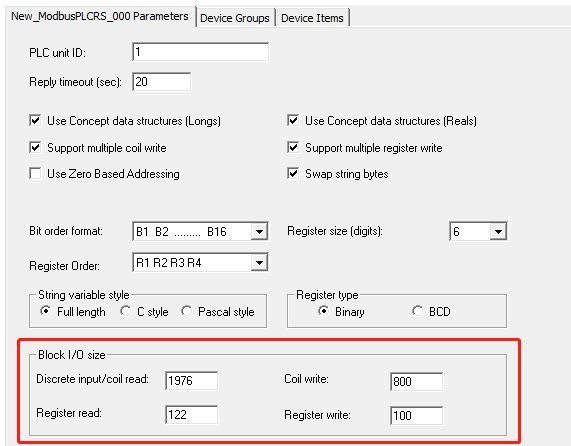

下图Block I/O size里的四个参数，别离是一个Topic内离散和寄放器读写的最大数量，（此处参数正常配置是不必要批改的），现实利用中大体能够等效为：
    离散量一个Topic内不超过 1500个，
    整形变量不超过120个，
    占2个寄放器地址的长型，浮点变量不超过 60 个，
以上变量混合在一个Topic里的时辰必要进一步削减数量。。


3）统一PLC变量较多时的处置步骤
（1）PLC内的地址尽量“挤在一路”
如 40001和40003地址都占用，则 40002地址不要留空，本地址陆续时，驱动会让尽可能多的变量读取写在一条报文里，大大削减通讯报文的密度。。
（2）分配给plc更多的衔接
如下图，一个TCPIP_PORT下能够增长多个 ModbusPLC Connection，
里面配置统一个PLC的IP地址，此时驱动也会分配更多线程处置这台PLC的通讯，
好比 某PLC有10000个通讯变量，能够1000点一个Topic，建10个ModbusPLC Connection。。
把稳这种配置会增长PLC的网络衔接数，此时必要在硬件上增长网络通讯？，能够在不影响CPU？榈那榭鱿录涌焱ㄑ端俣。。
